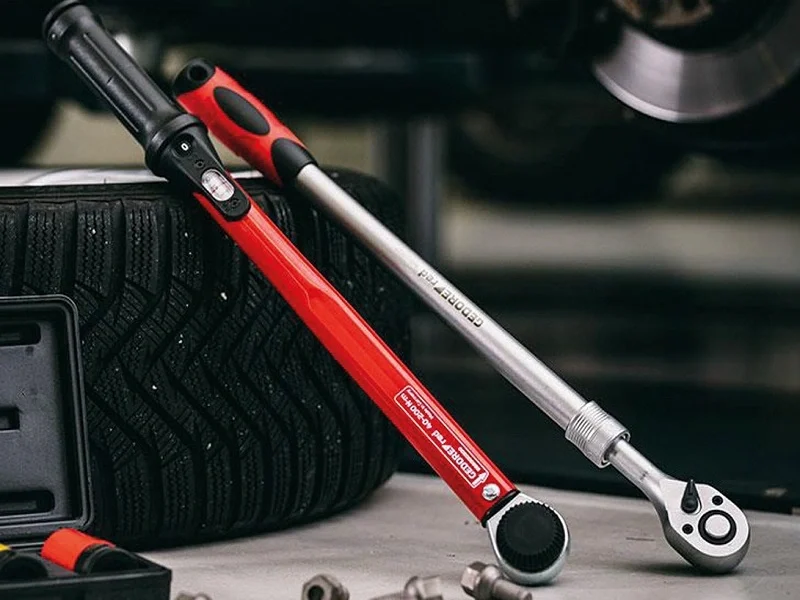

مکانیزم جغجغه ای ترکمتر؛ شاخص عملکرد دقیق آچار
انتشار : ۱۴۰۴/۰۷/۲۳
ترکمتر جغجغهای یکی از پرکاربردترین انواع ترکمتر و ابزارهای دقیق در صنایع، تعمیرگاهها و کارگاههای فنی است. وظیفهی ترکمتر، اعمال گشتاور مشخص روی پیچ است تا اتصال بیش از حد یا کمتر از حد سفت نشود. اما چیزی که کار با ترکمتر را روان و سریع میکند، مکانیزم جغجغه ای ترکمتر است؛ سیستمی هوشمند که اجازه میدهد نیرو فقط در یک جهت منتقل شود و در جهت برگشت، آچار بدون جدا شدن از پیچ آزادانه حرکت کند.
⚙️ ساختار مکانیزم جغجغه ای ترکمتر
مکانیزم جغجغهای از چند قطعهی اصلی تشکیل شده است:
• چرخ جغجغه (Ratchet Gear): چرخ دندانهداری که گشتاور را از محور به سری منتقل میکند.
• زبانه یا سگک (Pawl): قطعهای که روی دندانهها قفل میکند و مانع از چرخش در جهت مخالف میشود.
• فنر برگشت (Spring): نیروی پیشبار برای درگیری دقیق زبانه را فراهم میکند.
• اهرم تغییر جهت (Direction Lever): برای انتخاب حالت سفت یا شل کردن پیچ.
این اجزا باید با دقت بالا و لقی بسیار کم ساخته شوند، چون کوچکترین ناهماهنگی درگیر شدن دندانهها میتواند دقت گشتاور را تحتتأثیر قرار دهد.
🔩 نحوه عملکرد مکانیزم جغجغهای در ترکمتر
هنگام چرخش ترکمتر در جهت سفتکردن پیچ، زبانه روی دندانهها قفل است و تمام گشتاور منتقل میشود.
اما در حرکت برگشتی، زبانه از روی دندانهها سر میخورد و همان صدای معروف «تقتق» را ایجاد میکند.
این طراحی باعث میشود بدون جدا کردن آچار از پیچ، کار بهصورت رفت و برگشتی ادامه پیدا کند — ویژگیای که در فضاهای تنگ یا هنگام مونتاژهای متوالی اهمیت زیادی دارد.
🧩 انواع مکانیزم جغجغهای
در ترکمترهای مختلف از طراحیهای متنوعی استفاده میشود:
• جغجغهی تکزبانه (Single Pawl): ساده و اقتصادی؛ مناسب کارهای عمومی.
• دو زبانه (Dual Pawl): دارای دو نقطه تماس برای درگیری نرمتر و دوام بالاتر.
• سیستمهای صنعتی: با طراحی ضدلغزش، فنرهای تقویتشده و مواد سختکاریشده برای گشتاور بالا.
• مدلهای دارای اهرم جهتدار: برای تغییر سریع جهت چرخش بدون جداسازی ابزار.
⚖️ اهمیت تعداد دندانه در جغجغه ترکمتر
تعداد دندانهها (Tooth Count) یکی از شاخصهای اصلی کیفیت مکانیزم جغجغه است.
هرچه تعداد دندانهها بیشتر باشد:
• زاویهی حرکتی بین هر درگیری کمتر میشود،
• کنترل ابزار در فضاهای محدود سادهتر خواهد بود.
برای مثال، جغجغه با ۱۰۰ دندانه نیاز به چرخش بسیار کمتری نسبت به مدل ۳۶ دندانه دارد تا دوباره درگیر شود.
البته هرچه دندانهها ریزتر باشند، به متریال و سختکاری دقیقتر نیاز است تا تحمل گشتاور بالا را داشته باشند.
در ترکمترهای صنعتی حرفهای معمولاً از مکانیزمهای ۷۲ تا ۱۰۰ دندانه استفاده میشود.
🔧 تفاوت جغجغه صنعتی با معمولی
جغجغه صنعتی صرفاً نسخهی قویتر نیست، بلکه طراحی مهندسی متفاوتی دارد:
• از فولاد آلیاژی سختکاریشده برای مقاومت در برابر سایش استفاده میشود.
• تلرانس ساخت بسیار پایینتر است، در نتیجه لقی (Backlash) کمتر و دقت گشتاور بیشتر میشود.
• معمولاً از سیستم دو زبانه برای پایداری بالا در گشتاورهای سنگین استفاده میشود.
در مقابل، جغجغههای معمولی سبکتر و نرمتر هستند و برای استفادههای عمومی یا خانگی مناسباند، اما در مصارف مداوم صنعتی دوام پایینتری دارند.
⚙️ تأثیر کیفیت جغجغه بر دقت ترکمتر
کیفیت مکانیزم جغجغه مستقیماً بر دقت و تکرارپذیری ترکمتر اثر میگذارد.
اگر دندانهها دچار سایش شوند یا زبانه درست درگیر نشود:
• گشتاور واقعی با مقدار تنظیمشده اختلاف پیدا میکند،
• و در کارهای حساس (مثل مونتاژ موتور یا تجهیزات هیدرولیکی) این خطا میتواند خسارتزا باشد.
بنابراین در خرید ترکمتر، توجه به کیفیت ساخت جغجغه، تعداد دندانهها و نرمی عملکرد اهمیت زیادی دارد.
🛠️ نکات نگهداری مکانیزم جغجغهای ترکمتر
• بهصورت دورهای جغجغه را تمیز و با گریس مخصوص ابزار دقیق روانکاری کنید.
• از ترکمتر برای ضربه زدن یا باز کردن پیچهای زنگزده استفاده نکن.
• در صورت ایجاد لقی یا صدای غیرعادی، مکانیزم را سرویس یا تعویض کنید.
• اگر در محیط صنعتی کار میکنید، مدلهای ترکمتر جغجغهای صنعتی با تعداد دندانه بالا انتخاب بهتری هستند.
🧠 جمعبندی
مکانیزم جغجغهای قلب عملکرد ترکمتر است؛ بخشی کوچک اما حیاتی که تفاوت میان یک ابزار معمولی و یک ابزار دقیق را رقم میزند.
تعداد دندانه، نوع زبانه، کیفیت متریال و دقت ساخت همگی مستقیماً بر عملکرد و عمر مفید ترکمتر تأثیر دارند.
در هنگام خرید ترکمتر جغجغهای، اگر به این جزئیات توجه کنی، ابزار تو سالها بدون افت دقت کار خواهد کرد و همیشه پیچها را با گشتاور درست میبندی.
